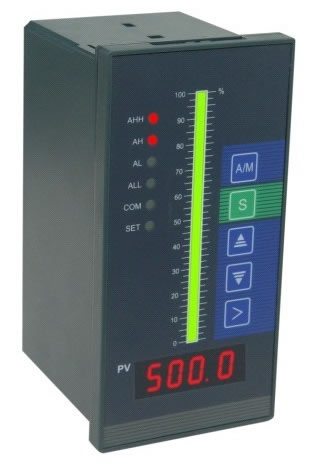

| 1、GKT系列顯示調節器概述 |
 |
|
| GKT 系列顯示調節器設計合理，技術成熟，能與多種顯示儀表通用， 能夠接 |
| 收多種輸入信號，與液位計、傳感器、變送器、熱電阻、熱電偶等儀器儀表配套 |
| 后，廣泛用于電力、化工、制藥、冶金、環保、石油、造紙、采礦、水利等行業 |
| 可實現對液位、壓力、流量、溫度、轉速、頻率、電壓、電流等工業參數的顯示 |
| 報警控制和輸出處理。 |
| 2、GKT系列顯示調節器主要技術指標 |
|
| ? 測量范圍：－1999～9999 字 |
? 分 辨 率： 1、0.1、0.01、0.001 字
|
| ? 測量精度：0.5%FS 可選 0.2%FS |
| ? 供電電源： 220VAC 可選 24 VDC |
? 工作溫度： －20～＋65℃
|
| ? 消耗功率： ≤5W |
| ? 安裝方式：卡入式彈片頂壓安裝 |
| ? 指示方式：LED 數字顯示加 0～100％光柱顯示 |
| ? 報警設置：報警數值用戶可任意設定 |
| ? 輸出信號：4-20mA, 1-5V, 繼電器等 |
| ? 輸入信號：4-20mA, 1-5V,0-20mA,0-5V,Pt100,0-3kHz,B,S,E,K,J,T, R,N 等多種 |
? 儀表尺寸：160×80×100,80×160×90,96×96×90,96×48×110,48×96×110,72×72×110 單位 mm
|
| ? 開孔尺寸：152×76、76×152、92×92、92×45、68×68 單位 mm |
|
| 3、GKT系列光柱顯示控制器技術選型 |
| |
| GKT |
顯示調節器（可特殊訂貨雙光柱顯示和三光柱顯示） |
| |
代碼 |
儀表外形樣式 |
| S |
豎立顯示型 |
| C |
橫向顯示型 |
| |
代碼 |
儀表面板尺寸 |
| 403 |
48×96（豎立式） 96×48（橫向式） |
| 803 |
80×160（豎立式） 160×80（橫向式） |
| |
代碼 |
輸入信號類型（特殊信號請文字注明） |
| A12 |
4～20mA（帶 24VDC 饋電給變送器供電） |
| A03 |
K 型熱電偶 |
| A08 |
Pt100 熱電阻 |
| |
代碼 |
供電電源 |
| T |
220 VAC 供電 |
| W |
24 VDC 供電 |
| |
代碼 |
輸出類型（特殊要求請文字注明） |
| 1 |
高點、低點繼電器
|
| 2 |
4～20mA+高點、低點繼電器
|
| 9 |
高高點、高點、低點、低低點共 4 個繼電器 |
| |
|
| GKT |
S |
803 |
A12 |
T |
1 |
選型舉例 |
|
|
