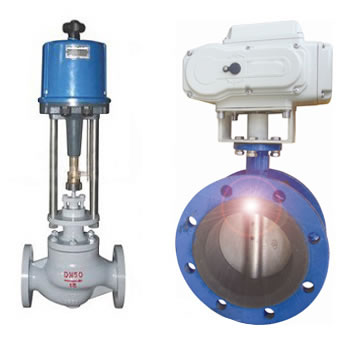

| 1、QSL電動執行器概述 |
 |
|
| 本系列QSL系列智能型電動執行器電器部件布線嚴謹與傳動部件完全隔離，提 |
| 高了執行機構的可靠運行 ，傳動部件采用CNC加工的小齒隙密封齒輪傳動，具有 |
| 效率高、噪音低、壽命長、穩定可靠、不會因工藝環境介質入口壓力波動而造成 |
執行機構共振等特點。
|
| 本系列QSL 系列智能型電動執行器主要是由相互隔離的電器控制部分和齒輪 |
| 傳動部分組成，電機做為連接兩隔離部分的中間部件。電機按控制要求輸出轉矩 |
| 通過多級正齒輪傳遞到梯形絲桿上，絲桿通過桿螺紋變換轉矩為推力。因此桿螺 |
| 紋必須自銷并且將直線行程通過與閥門的適配器傳遞到閥桿。執行機構出軸有一 |
| 個防止轉動的止轉銷，出軸的徑向鎖定裝置可以做位置指示器。鎖定裝置連有一 |
| 個連桿，連桿隨輸出軸同步運行，通過與連桿連接的開關板將輸出軸位移轉換成 |
| 電信號提供給AS智能伺服放大器做為比較信號和閥位反饋輸出，同時執行機構的 |
| 行程可由開關板上的兩個主限位開關限制，并由兩機械限位保護。 |
|
| 2、QSL電動執行器主要特點 |
|
| ◆ 帶現場電動手操功能，可用上升或下降鍵進行操作； |
| ◆ 帶數字顯示窗口，可看到控制信號值、反饋信號值，電動手操值； |
| ◆ 帶斷信號故障判斷、報警及保護功能。即斷信號時可使執行機構或開、或關、或保持、或在0-100%之間予置的任意值； |
| ◆ 帶閥門堵轉故障判斷、報警及保護功能； |
| ◆ 在硬件上采用上、下限開關，從而使執行器具有雙保護功能； |
| ◆ 一體化結構設計，閥位反饋組件和伺服放大器作為兩個獨立部件裝入執行機構內部，直接接受0-10mA、0-20mA、4-20mA、4-12mA、12-20mA |
| 0-5V、1-5V、0-10V、2-10V等控制信號，輸出隔離0-10mA、4-20mA閥位反饋信號，具有自診斷功能，使用和調校十分方便； |
| ◆ 結構簡單，體積小巧，重量輕，便于安裝和維護； |
| ◆ 傳動全部采用小游隙、密封齒輪，具有效率高、噪音低、壽命長、穩定可靠、無需再加油等特點； |
| ◆ QSL系列執行機構同閥門的連接采用柔性盤簧連接，可避免閥桿與輸出軸不同心給閥門帶來的影響，可預置閥門關斷力保證閥門的可靠關斷 |
| 防止泄漏； |
| ◆ QSL執行機構驅動電機采用高性能稀土磁性材料制成的同步電機，運行平穩、體積小、力矩大、抗堵轉、控制精度高； |
| ◆ 閥位反饋元件采用全密封、高精度、高耐磨塑料導電電位器，具有體積小、精度高、死區小、使用壽命長等特點； |
| ◆ QSL執行機構的行程可調，便于與閥門連接。 |
|
|
| 3、QSL電動執行器技術參數 |
|
| 作用形式 |
正作用或反作用 |
|
絕緣強度 |
輸入信號端與電動執行機構殼體：500V/分鐘 |
| 工作形式 |
帶現場電動軟手操功能，可用上升鍵或下降鍵進行操作 |
|
輸入信號端與電源端：500V/分鐘； |
| |
帶數字顯示窗口，可看到反饋信號值，電動手操值 |
|
電源端與電動執行機構殼體：1500V/分鐘 |
| 斷信號保護 |
故障判斷、報警及保護功能。即斷信號時可使執行機構 |
防護等級 |
外殼防護等級IP65，符合GB4208-84標準 |
| |
或開、或關、或保持、或在0-100%之間予置的任意值 |
電 機 |
單相同步或異步電機E級 |
| 電 源 |
單相交流電220V±10% 50Hz |
犯規機構 |
精密導電塑料電位器（具有齒隙補償機構） |
| 輸入信號 |
0-10mA、0-20mA、4-20mA、4-12mA、12-20mA、0-5V |
電線接管 |
PM20-1、PM20-2 |
| |
1-5V、0-10V、2-10V |
環境溫度 |
-10～+60℃ |
| 輸入阻抗 |
250Ω/500KΩ |
基本誤差 |
≤±1.0% |
| 絕緣電阻 |
輸入信號與電動執行機構殼體：≥20MΩ |
回 差 |
≤±1.0% |
| |
輸入信號與電源端：≥50MΩ
|
死 區 |
≤±1.0% |
| |
電源端與電動執行機構殼體：≥20MΩ |
閥位反饋 |
0-10mA、4-20mA（反饋與輸入信號可以不對應） |
| 外殼結構 |
防水、防塵型 |
手動操作 |
手輪 |
|
|
|
| 4、QSL電動執行器技術選型 |
|
| 1.QSL智能型電動執行器標準型號及規格 |
| 標準型號 |
推力(KN) |
速度 |
上限行程 (mm) |
電源(V) |
功耗（W） |
電機保護 |
出線連接 |
手動操作 |
防護等級 |
重量 (Kg) |
| QSL-100 |
1.0 |
0.4 |
50 |
220 |
35 |
允許堵轉 |
2×PM20-1 |
手輪 |
IP65 |
4.5 |
| QSL-200 |
1.6 |
0.4 |
50 |
220 |
40 |
允許堵轉 |
2×PM20-1 |
手輪 |
IP65 |
4.5 |
| QSL-400 |
4.0 |
0.4 |
50 |
220 |
40 |
允許堵轉 |
2×PM20-1 |
手輪 |
IP65 |
4.5 |
| QSL-800 |
8.0 |
1.0 |
100 |
220 |
80 |
熱敏開關 |
2×PM20-1 |
手輪 |
IP65 |
7.5 |
| QSL-1000 |
10.0 |
1.0 |
100 |
220 |
80 |
熱敏開關 |
2×PM20-1 |
手輪 |
IP65 |
7.5 |
| QSL-1600 |
16.0 |
1.0 |
100 |
220 |
130 |
熱敏開關 |
3×PM20-2 |
手輪 |
IP65 |
21.0 |
| QSL-2000 |
20.0 |
1.0 |
100 |
220 |
130 |
熱敏開關 |
3×PM20-2 |
手輪 |
IP65 |
21.0 |
| QSL-2500 |
25.0 |
1.0 |
100 |
220 |
130 |
熱敏開關 |
3×PM20-2 |
手輪 |
IP65 |
21.0 |
|
| 2.根據執行機構動作模式選擇：組件 |
| 開關動作模式，輸出：0-1000Ω反饋信號 |
型號為上表中“標準型號” |
| 開關動作模式，輸出0-10mA、4-20mA反饋信號 |
型號為上表中“標準型號”+“K” |
| 調節動作模式，輸入：4-20mA、0-20mA、0-5V、1-5V、0-10V、 2-10V； 輸出：0-10mA、4-20mA |
型號為上表中“標準型號”+“A” |
| 調節動作模式，輸入：0-10mA；輸出：0-10mA、4-20mA |
型號為上表中“標準型號”+“B” |
| 調節動作模式，輸入：4-12mA、12-20mA；輸出：0-10mA、4-20mA |
型號為上表中“標準型號”+“C” |
|
