	氣動執行器氣動執行機構	More

1、氣動執行器概述

本系列氣動執行器是用氣壓力驅動啟閉或調節閥門的執行裝置，又被稱氣動

執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。

本系列氣動執行器的執行機構和調節機構是統一的整體，其執行機構有薄膜

式、活塞式、撥叉式和齒輪齒條式?；钊叫谐涕L(zhǎng)，適用于要求有較大推力的場

合；而薄膜式行程較小，只能直接帶動閥桿；撥叉式氣動執行器具有扭矩大、空

間小、扭矩曲線更符合閥門的扭矩曲線等特點，但是不很美觀，常用在大扭矩的

閥門上；齒輪齒條式氣動執行機構具有結構簡單，動作平穩可靠，并且具有安全

防爆等優點，在發電廠、化工、煉油、冶金、采礦等對安全要求較高的生產過程

中有廣泛的應用。

2、氣動調節器性能和設計特點

◆ 緊湊的雙活塞齒輪齒條機構，角行程輸出；

◆ 標準連接法蘭更換和安裝更方便；

◆ 四方、扁平輸出軸頂部易于手動操作；

◆ 缸體材料為不銹鋼和壓鑄鋁合金。

3、氣動執行器工作原理

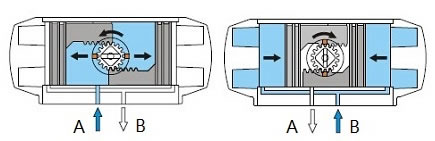

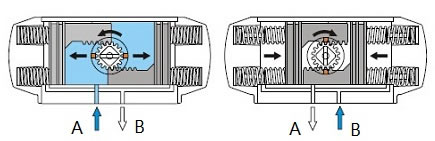

雙作用氣動執行器工作原理		單作用帶彈簧復氣動執行器工作原理

當氣源壓力從氣口A進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸		當氣源壓力從氣口A進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸
兩端方向移動，兩端氣腔的空氣通過氣口B排出，同時使兩活塞齒條同		兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口B排出
步帶動輸出軸 (齒輪)逆時針?lè)较蛐D(zhuǎn) 。反之氣源壓力從氣口A進入氣		同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針?lè)较蛐D(zhuǎn)。在氣源壓
缸兩端氣腔時，使兩活塞向氣缸中間方向移動 ，中間氣腔的空氣通過		力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動
氣口B排出同時使兩活塞齒條同步帶動輸出軸 (齒輪)順時針?lè)较蛐D(zhuǎn)。		中間氣腔的空氣從氣口A排出，同時使兩活塞齒條同步帶動輸出軸(齒
（如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D(zhuǎn)）		輪)順時針?lè)较蛐D(zhuǎn)。（如果把活塞相對反方向安裝，彈簧復位時輸出
		軸即變?yōu)榉聪蛐D(zhuǎn)）

4、氣動執行器技術參數


指示器	標準指示器，便于安裝限位開關、定位器等閥門附件	軸承、導板	采用低摩擦、長壽命復合材料，避免了金屬與金屬的直
輸出軸	鍍鎳合金鋼、高精度一體式輸出軸		接接觸，維修更換簡單方便。
	可根據客戶要求定制尺寸和不銹鋼材料	使用流體	空氣、無腐蝕性氣體和油
缸　　體	壓鑄鋁合金缸體可以采用硬質氧化、環氧樹脂噴涂	壓力范圍	雙作用1～10巴(Bar)，單作用2～10巴(Bar)
	PTFE涂層或鍍鎳滿足不同要求	環境溫度	標準型(使用丁腈橡膠O型圈)-20℃～+80℃
蓋　　體	壓鑄鋁合金表面金屬粉末噴涂各種顏色或鍍鎳處理		低溫型(使用硅橡膠O型圈) -40℃～+80℃
活　　塞	雙活塞齒條、采用鑄鋁硬質氧化或者鑄鋼鍍鋅處理，安裝位		高溫型(使用氟橡膠O型圈) -20℃～+150℃
	置對稱、運作迅速、使用壽命長，簡單的顛倒活塞可以改變	行程調整	在90度位置有±4度的可調范圍
	旋轉方向。	潤　　滑	在正常工作條件下，不需添加潤滑劑

4、氣動執行器輸出力矩

1、單作用執行器輸出力矩　　單位：Nm

單作用執 行器型號	單側彈簧數量	輸入氣源壓力（單位：bar）												彈簧輸出力矩
		3		4		5		6		7		8		彈簧輸出力矩
		0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
SR-45	3	4.7	2.2	7.6	5.1	10.6	8.1	13.5	11	16.4	13.9	19.3	16.8	4	6.5
	4			6.2	2.9	9.2	5.9	12.1	8.8	15	11.7	17.9	14.6	5.4	8.7
	5					7.8	3.7	10.7	6.6	13.6	9.5	16.5	12.4	6.8	10.9
	6							9.4	4.5	12.3	7.4	15.2	10.3	8.1	13
SR-63（60）	3	13.3	5.5	20.3	12.5	27.3	19.5	34.3	26.5	41.3	33.5	48.3	40.5	7.6	15.4
	4			17.7	7.3	24.7	14.3	21.7	21.3	38.7	28.3	45.7	35.3	10.2	20.6
	5					22.2	9.2	29.2	16.2	36.2	23.2	43.2	30.2	12.7	25.7
	6							26.6	11	33.6	18	40.6	25	15.3	30.9
SR-83（85）	3	26.4	14.4	41.5	29.5	56.6	44.6	71.7	59.7	86.8	74.8	101	89.9	18.9	30.9
	4			35.2	19.2	50.3	34.3	65.4	49.4	80.5	64.5	95.7	79.6	25.2	41.2
	5					44	23.9	59.1	39	74.2	54.1	89.3	69.2	31.5	51.6
	6							52.8	28.7	67.9	43.8	83	58.9	37.8	61.9
SR-105	3	37.3	11.5	62.8	37	88.2	62.4	113	87.9	139	113	164	138	39.1	64.9
	4			49.8	15.3	75.2	40.7	100	66.2	126	91.7	151	117	52.1	86.6
	5					62.2	19.3	87.7	44.8	113	70.3	138	95.8	65.1	108
	6							74.6	23.8	100	49.3	125	74.8	78.2	129
SR-125	3	74.4	19	124	69	174	119	223	168	274	218	324	268	73.6	129
	4			99.8	26	149	76	199	125	249	175	299	225	98.2	172
	5					126	33	175	82	225	132	275	182	122	215
	6							150	39	200	89	250	139	147	258
SR-140	3	158	39	241	122	324	205	407	288	490	371	573	454	91.3	210
	4			211	51	294	134	377	217	460	300	543	383	121	281
	5					263	64	346	147	429	230	512	313	152	351
	6							316	77	399	160	482	243	182	421
SR-160	3	207	29	334	156	461	283	587	409	714	536	840	662	172	350
	4			276	39	403	166	529	292	656	419	782	545	230	467
	5					345	49	471	175	598	302	724	428	288	584
	6							414	59	541	186	667	312	345	700
SR-210	3	532	127	808	403	1084	679	1360	955	1636	1231	1912	1507	296	701
	4			709	169	985	445	1261	721	1537	997	1813	1273	395	935
	5					886	211	1162	487	1438	763	1714	1039	494	1169
	6							1063	253	1339	529	1615	805	593	1403
SR-270	3	810	51	1274	515	1791	1032	2201	1442	2664	1905	3128	2369	580	1339
	4			1080	69	1597	586	2007	996	2470	1459	2934	1923	774	1785
	5					1404	139	1814	549	2277	1012	2741	1476	967	2232
	6							1621	103	2084	566	2548	1030	1160	2678
SR-300	3	1096	292	1731	927	2367	1563	3002	2198	3637	2833	4273	3469	810	1614
	4			1461	389	2097	1025	2732	1660	3367	2295	4003	2931	1080	2152
	5					1827	487	2462	1122	3097	1757	3733	2393	1350	2690
	6							2192	584	2827	1219	3463	1855	1620	3228
SR-350	3	1733	405	2725	1357	3676	2308	4627	3259	5597	4211	6530	5162	1080	2418
	4			2365	541	3316	1492	4267	2443	5219	3395	6170	4346	1440	3264
	5					2956	676	3907	1627	4859	2579	5810	3530	1800	4080
	6							3407	811	3999	1763	4950	2714	2660	4896
SR-400	3	2418	584	3775	1921	5131	3277	6487	4633	7844	5990	9200	7346	1650	3504
	4			3225	752	4581	2109	5937	3466	7294	4822	8650	6178	2200	4672
	5					4031	941	5387	2297	6744	3654	8100	5010	2750	5840
	6							4837	1129	6194	2488	7550	3842	3300	7008

2、雙作用執行器輸出力矩　　單位：Nm

雙作用執行機 構型號	輸入氣源壓力（單位：bar）
雙作用執行機 構型號	2	3	4	5	6	7	8	9	10
DA-32	2.3	3.5	4.7	5.9	7.7	8.2	9.4	9.7	11.8
DA-45	5.8	8.7	11.6	14.6	17.5	20.4	23.3	26.3	29.2
DA-63（60）	13.9	20.9	27.9	34.9	41.9	48.9	55.9	62.8	69.8
DA-83（85）	30.2	45.3	60.4	75.5	90.6	105.7	120.8	135.9	151
DA-105	50.9	76.4	101.9	127.3	152.8	178.3	203.8	229.3	254.7
DA-125	55	148	198	248	297	347	397	446	496
DA-140	166	249	332	415	498	581	664	747	830
DA-160	253	379	506	633	759	886	1012	1139	1266
DA-2100	552	828	1104	1380	1656	1932	2208	2484	2760
DA-270	927	1390	1854	2317	2781	3244	3708	4171	4635
DA-300	1270	1906	2541	3177	3812	4447	5038	5718	6354
DA-350	1920	2853	3805	4756	5707	6659	7610	8561	9513
DA-400	2712	4068	5425	6781	8137	9494	10850	12206	13560
