| 1、LRS60F高溫液位變送器概述 |
 詳細資料下載 |
|
| 本系列LRS60F高溫液位變送器，采用合理的成熟傳感技術，由我廠自主研發 |
 |
| 的適合高溫環境下工作的液位變送器。該系列變送器通過安裝在管道或容器上的 |
| 遠傳裝置來感測介質液位，變送器主體與傳感器部分隔離，感測到的液位信號經 |
| 毛細管內的灌充硅油傳遞到變送器的主體，經電路處理將液位值轉換成與之對應 |
| 的4-20mADC信號輸出。多種高溫優質硅油可選，純真空灌充硅油技術，以滿足更 |
| 高的溫度需求，適合各種高溫介質液位的測量和控制。 |
|
| 2、LRS60F高溫液位變送器的主要功能特點及其適用領域 |
|
| 主要功能特點 |
|
使用領域 |
| ◆ 超寬的溫度適應范圍：-45℃～375℃ |
◆ 高溫鍋爐、石油、化工、冶金、煤礦開采、電力、建材、機械 |
| ◆ 多種高溫優質硅油可選，純真空灌充硅油，以滿足更高的溫度需求 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 多種連接法蘭、螺紋尺寸可選，特殊可定做，適用各種安裝場合 |
◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業等
|
| ◆ 雙法蘭遠傳設計，適用于密閉帶壓容器的液位測量 |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑
|
| ◆ 超高測量精度，智能型±0.1%FS，可選±0.075%FS |
◆ 污水處理、環保凈化、水利檢測、自來水廠等 |
|
|
| 3、LRS60F高溫液位變送器安裝示例 |
|
 |
 |

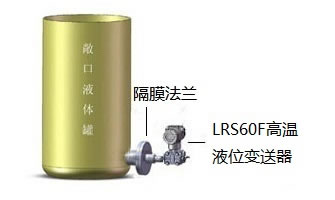

| 單法蘭高溫液位變送器在敞口容器上的安裝 |

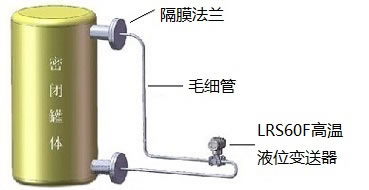

雙法蘭遠傳高溫液位變送器在密閉容器上的安裝 |
|
|
| 4、LRS60F高溫液位變送器技術參數 |
|
| 技術名稱 |
技術指標
|
|
防爆等級 |
本安型ExiaⅡCT6 限防爆型產品
|
測量原理
|
金屬電容式
|
|
隔爆型Exd ⅡBT4 限防爆型產品
|
供電電壓
|
12～36VDC（一般24VDC）
|
被測介質
|
液體、漿體
|
輸出信號
|
4～20mA 兩線制
|
正負遷移
|
正遷移量可達500 %，負遷移量可達600 %
|
| |
0～10mA 四線制
|
產品調節
|
零位、量程外部連續可調節
|
| |
4～20mA + HART 協議
|
測量速率
|
0.1S ～ 16S連續可調
|
負載電阻
|
0～750Ω (一般250Ω)
|
電源影響
|
小于輸出范圍的±0.005 %/V
|
| 精度等級 |
智能精度±0.075 %
|
負載影響
|
電源穩定時，無負載影響
|
| |
模擬型精度±0.1 %
|
振動影響
|
在任何方向上振動200Hz，誤差≦0.05 %/g |
防護等級
|
IP67
|
安裝位置影響
|
當工作膜片未垂直安裝時，可能產生不
大于0.24Pa的零位誤差 |
| 介質溫度 |
-40～185℃ （普通型）
|
|
| |
15～375℃（高溫型）
|
安裝方式
|
法蘭安裝、卡箍快裝、螺紋安裝等各種定制規格
|
環境溫度
|
-40 ～ 85℃（變送器本體）
|
指示器 |
線性指示0～100%
|
| 儲藏溫度 |
-40 ～ 100 ℃ |
|
3-1/2位LCD液晶顯示 |
|
|
| 5、LRS60F高溫液位變送器技術選型 |
| |
| LRS60F |
普通型遠傳高溫液位變送器 |
| LRS61F |
智能型遠傳高溫液位變送器 |
| |
代碼 |
應用場合 |
| 2D |
應用于密閉帶壓容器 |
| 1G |
應用于敞口常壓容器 |
| |
代碼 |
|
| 3 |
|
| 4 |
|
| 5 |
|
| 6 |
|
| 7 |
|
| 8 |
|
| 9 |
|
| |
代碼 |
輸出信號 |
| A |
4-20 mA DC |
| B |
4-20 mA DC + HART 信號 |
| |
代碼 |
|
| 16 |
|
| 36 |
|
| |
代碼 |
遠傳個數 |
| S1 |
一個遠傳裝置（限敞口常壓容器） |
| S2 |
兩個遠傳裝置 |
| |
代碼 |
單邊毛細管長度 |
| A |
1.5 |
| B |
3.0 |
| C |
4.5 |
| D |
6 |
| E |
7.5 |
| F |
10 |
| G |
12 |
| H |
15 |
| |
代碼 |
選用件 （不選則不填） |
| M1 |
0～100% 線性指示表 |
| M3 |
3 1/2 LCD 數字線性顯示表 |
| B1 |
管裝彎支架 |
| B2 |
板裝彎支架 |
| B3 |
管裝平支架 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
| LRS60F |
2D |
3 |
A |
16 |
S1 |
B |
M1 |
選型舉例 |
|
|
|
| 遠傳裝置選型 |
| 3066 |
遠傳裝置 |
| |
代碼 |
組件結構 |
| ECW |
平面式毛細導壓管遠傳法蘭裝置 |
| KCW |
卡箍式毛細導壓管遠傳快裝裝置 |
| TCW |
插入式毛細導壓管遠傳法蘭裝置 |
| |
代碼 |
安裝規格 |
| 11 |
DN25 |
| 12 |
1” |
| 21 |
DN32 |
| 22 |
1-1/2” |
| 31 |
DN50 |
| 32 |
2” |
| 41 |
DN80 |
| 42 |
3” |
| 51 |
DN100 |
| 52 |
4” |
| 61 |
DN150 |
| 62 |
6” |
| |
代碼 |
遠傳法蘭膜片材質(接觸液體的膜片材質) |
| A |
316L |
| B |
哈氏合金 B |
| C |
哈氏合金 C |
| D |
鉭膜片 |
| E |
鈦膜片 |
| F |
PTFE |
| |
代碼 |
殼體材料 |
| 11 |
316SST |
| |
代碼 |
耐溫等級 |
| A |
150℃ |
| B |
185℃ |
| C |
315℃ |
| D |
375℃ |
| |
代碼 |
填充液 |
| 4 |
硅油 M5 |
| 5 |
硅油 M50 |
| 6 |
高溫油 |
| 7 |
鹵烴油，用于測量氧氣 O2 |
| 8 |
食用油，符合 FDA 規定 |
| 9 |
甘油 / 水 |
| |
|
| 3066 |
ECW |
11 |
A |
11 |
A |
4 |
選型舉例 |
|
