| 1、1151差壓變送器 壓力變送器概述 |
 詳細資料下載 |
|
|
| 本系列1151差壓/壓力變送器是采用了合理的應用廣泛，技術成熟的電容式傳 |
 |
| 感器芯體，通過合理的生產工藝和技術，生產出的一種新型系列化差壓/壓力變送 |
| 器。過程壓力通過兩側或一側的隔離膜片、 灌充液傳到δ室的中心測量膜片，中 |
| 心膜片是一個張緊的彈性元件， 它對于作用在其上的兩側壓力差產生相應變形位 |
| 移，其位移與差壓成正比，上限位移約100um，這種位移轉變?yōu)殡娙輼O板上形成的 |
| 差動電容，由電子線路把差動電容轉換成二線制的4-20mADC信號，供給PLC及二次 |
| 儀表。 現已廣泛用于石油、化工、冶金、電力、食品、造紙、醫藥、紡織等工業 |
| 生產過程檢測控制系統中。 |
| |
|
| 2、1151差壓變送器 壓力變送器主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
| ◆ 可以檢測差壓、表壓、絕壓等壓力變量 |
◆ 石油、化工、天然氣、煤礦開采、冶金、電力、建材、機械 |
| ◆ 感測介質差壓，轉換成4-20mADC的標準電流信號輸 |
◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業 |
| ◆ 單相過載保護性好 |
◆ 污水處理、環保凈化、水利檢測、自來水廠等 |
| ◆ IP67防護，防爆型可選，適用各種惡劣環境 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 測量精度高達±0.5%FS，可選±0.2%FS |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
| |
|
| 3、1151差壓變送器 壓力變送器安裝方式 |
| |
.jpg) |
|
.jpg) |
|
.jpg) |

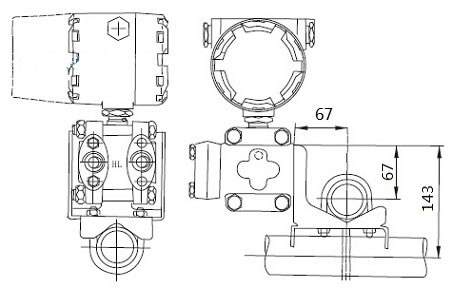

| B1管裝彎支架管裝 |
B2板裝彎支架板裝 |
B3管裝平支架管裝 |
| |
|
| 4、1151差壓變送器 壓力變送器技術參數 |
| |
| 精度等級 |
變 送 器 型 號 |
| 1151智能0.1級 |
1151智能0.2級 |
1151 0.25級 |
1151 0.5級 |
| 1，2 |
±0.15% |
±0.2% |
±0.25% |
±0.5% |
| 3～8 |
±0.1% |
±0.2% |
±0.25% |
±0.5% |
| 9，0大壓力 |
±0.1% |
±0.2% |
±0.25% |
±0.5% |
| 遠傳 |
±0.2% |
±0.3% |
±0.35% |
±0.5% |
| 不靈敏區 |
無（≤0.01%） |
| 穩定性 |
十二個月內不超過滿量程的基本誤差值 |
| 溫度影響 |
精 度 等 級 |
| 0.1級 |
0.2級 |
0.25級 |
0.5級 |
| 1，2 |
≤±0.2% |
≤±0.25% |
≤±0.3% |
≤±0.5% |
| 3～8 |
≤±0.1% |
≤±0.2% |
≤±0.25% |
≤±0.5% |
| 9，0大壓力 |
≤±0.1% |
≤±0.2% |
≤±0.3% |
≤±0.5% |
| 遠傳 |
≤±0.25% |
≤±0.35% |
≤±0.4% |
≤±0.5% |
| 振動影響 |
在任何方向上振動頻率200Hz時，所引起的誤差為量程范圍的0.05%/g；
|
| 量程代碼1，2（微差壓）為±0.1%/g |
|
| 電源影響 |
小于輸出范圍的±0.005%/V。 |
| 負載影響 |
電源穩定時，無負載影響。 |
| 安裝位置影響 |
當工作膜片未垂直安裝時，可能會產生約0.24 kPa的零位系統誤差，
|
| 此誤差可通過調整零位來消除，對量程無影響。 |
|
| 外殼防護等級 |
IP67 |
| 結構材料 |
壓力容室、接頭、泄放閥、隔離膜片等與介質接觸的零件材料見選型表。
|
螺栓為碳鋼鍍鉻；
|
電氣外殼為低銅鋁合金；
|
| 電氣外殼表面涂層為環氧噴塑。 |
|
| 導壓連接件 |
在壓力容室上本身有1/4—18NPT陰螺紋連接螺孔；
|
引壓接頭的連接螺孔有1/2—14NPT陰螺紋；
|
或M20×1.5—18陽螺紋。
|
| 信號線（電纜）連接孔：G 1/2”螺紋 |
|
| 重 量 |
約5.4kg（不包括附件，帶法蘭變送器除外） |
|
| |
| 5、1151差壓變送器 壓力變送器技術選型 |
| |
|
| 1151 |
電容式變送器 壓力差壓變送器 |
| |
代碼 |
變送器名稱 |
| DR |
微差壓變送器 |
| DP |
差壓變送器/差壓流量變送器 |
| HP |
高靜壓差壓變送器/高靜壓差壓流量變送器 |
| AP |
絕壓變送器 |
| TG |
直接安裝型壓力變送器 |
| GP |
壓力變送器 |
| |
代碼 |
量程范圍 |
允許工作壓力 |
精度 |
| 1 |
0-25～157 Pa |
1 MPa |
0.2% |
| 2 |
0-0.125～1.5 kPa |
7 MPa |
0.2% |
| 3 |
0-1.3～7.5 kPa |
7 MPa |
0.1% |
| 4 |
0-6～40 kPa |
14MPa |
0.1% |
| 4D |
0-6～40 kPa |
32MPa |
0.1% |
| 5 |
0-31.1～186.8 kPa |
14MPa |
0.1% |
| 5D |
0-31.1～186.8 kPa |
32MPa |
0.1% |
| 6 |
0-117～690 kPa |
14MPa |
0.1% |
| 6D |
0-117～690 kPa |
32MPa |
0.1% |
| 7 |
0-345～2068 kPa |
14MPa |
0.1% |
| 8 |
0-1.17～6.89 MPa |
14MPa |
0.1% |
| 9 |
0-3.45～20.68 MPa |
32MPa |
0.1% |
| 0 |
0-6.89～41.37 MPa |
51MPa |
0.1% |
| |
代碼 |
輸出信號 |
| E |
4-20 mA DC |
| F |
4-20 mA DC(微差壓專用) |
| J |
4-20 mA DC(為輸入壓力的平方根，流量變送器專用) |
| S |
4-20 mA DC + HART信號 |
| |
代碼 |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
| 22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
| 23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
| 24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
| 25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
| 33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
| 35 |
哈氏合金C |
哈氏合金C |
鉭 |
| 44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
| |
代碼 |
選用件 （不選則不填) |
| M1 |
0～100% 線性指示表 |
| M2 |
0～100% 流量指示表 |
| M3 |
3 1/2 LCD 數字線性顯示表 |
| M4 |
智能表顯示器 |
| B1 |
管裝彎支架 |
| B2 |
板裝彎支架 |
| B3 |
管裝平支架 |
| D1 |
泄放閥在壓力室側面的上部 |
| D2 |
泄放閥在壓力室側面的下部 |
| N |
1/2-14NPT 錐管陰螺紋接頭 |
| J |
丁字形陽螺紋M20×1.5接頭 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
| 1151 |
DP |
7 |
E |
22 |
M1 |
選型舉例 |
|
