| 1、LRS65WSLD衛生型液位變送器概述 |
 詳細資料下載 |
|
| 本款衛生型的LRS65WSLD液位變送器是一款用于流程工業的液位變送器。該系 |
 |
| 列液位變送器直接感測液位壓力，不受介質起泡、沉積的影響，可測介量質十分 |
| 廣泛；變送器是采用316L不銹鋼法蘭或卡箍快速拆裝平膜片結構，使變送器安全 |
| 高效地應用于食品、飲料、醫藥行業；方便快速的拆裝結構滿足了清洗需求，同 |
| 時可選帶沖洗環結構的變送器；變送器在高真空環境下灌充耐高溫的植物油，從 |
| 而滿足了高溫蒸汽殺菌、消毒的要求。滿足了食品、醫藥、衛生檢測及釀酒等工 |
| 業生產的衛生要求。 |
|
| 2、LRS65WSLD衛生型液位變送器的主要功能特點及其適用領域 |
|
| 主要功能特點 |
|
適用領域 |
| ◆ 直接感測液位壓力，不受介質起泡、沉積的影響 |
◆ 食品、飲料、乳業、釀酒、制藥、自來水廠、城市用水等 |
| ◆ 將所測液位轉換成4-20mA、0-10V等電信號，供給PLC及二次儀表 |
◆ 水處理工程、環保凈化、水產養殖、農業灌溉、畜牧業等 |
| ◆ 316L不銹鋼材質，密封連接無死角，滿足衛生要求 |
◆ 石油、化工、煤礦開采、冶金、電力、水泥建材、機械 |
| ◆ 拆裝方便快速滿足了清洗需求，另可選帶沖洗環結構的變送器 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 高精度測量，±0.2%FS，可選±0.1%FS |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
|
|

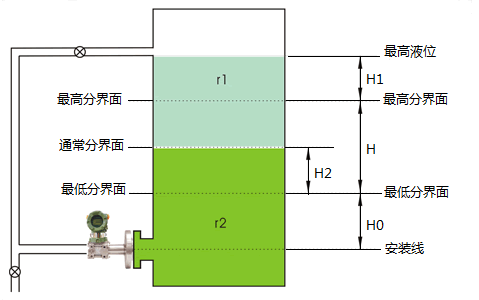

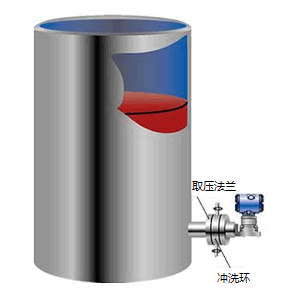

| 3、LRS65WSLD衛生型液位變送器安裝示例 |
|
|
| 4、LRS65WSLD衛生型液位變送器技術參數 |
| |
供電電壓
|
12～36VDC（一般24VDC）
|
|
測量范圍
|
0～0.5米 至 0～100米
|
輸出信號
|
4～20mA 兩線制 或（1～5V 三線制）可選HART協議
|
過壓極限
|
32 MPa
|
負載電阻
|
0～750Ω（一般采用250Ω，見負載特性圖）
|
外磁場強度
|
≤400A/m
|
精度
|
±0.2%FS，可選±0.1%FS
|
電氣接口
|
G 1/2”、M20×1.5等
|
工作溫度
|
-25～150℃
|
啟動時間
|
2秒，不需預熱。
|
防護等級
|
IP67
|
指 示 表
|
現場輸出指示可用電流表，可配線性
|
環境溫度影響
|
0.15%FS/10K
|
|
指示0～100%；3 1/2位LCD數字顯示表，字 |
| 防爆等級 |
本安型iaⅡCT6 限防爆型產品
|
|
高13mm輸出按百分?jǐn)?shù)顯示。 |
| |
隔爆型dⅡBT4 限防爆型產品
|
負載影響 |
電源穩定時，無負載影響。 |
| 被測介質 |
液體、漿體、氣體、蒸汽 |
|
|
|
|
| 5、LRS65WSLD衛生型液位變送器技術選型 |
|
| LRS65WSLD |
衛生型液位變送器（適合敞口常壓容器） |
| LRS65WSLS |
衛生型液位變送器（適合密閉帶壓容器） |
| |
代碼 |
|
| 9K＿ |
| 橫線填量程 |
米 |
需 6 米量程 代碼應為 9K6 |
0.1～ 100 米 |
|
| |
代碼 |
信號類型 |
| A |
輸出信號4～20mA |
| S |
輸出信號4～20mA+Hart數字通訊協議 |
| |
代碼 |
過程接液防腐蝕材質 |
| 50 |
316L不銹鋼 |
| |
代碼 |
過程連接（特殊規格可定做） |
| B |
DN50法蘭 |
| BZ |
2”法蘭 |
| C |
DN80法蘭 |
| CZ |
3”法蘭 |
| E |
DN100法蘭 |
| EZ |
4”法蘭 |
| F |
2” 衛生型卡箍 |
| G |
3” 衛生型卡箍 |
| H |
4” 衛生型卡箍 |
| |
|
| LRS65WSLD |
9K6 |
A |
50 |
B |
選型舉例 |
|
