| 1、精巧型高溫壓力變送器概述 |
 詳細資料下載 |
|
| 本款精巧型的高溫壓力變送器選用合理耐高溫敏感元件組裝，產品能在185℃高 |
 |
| 溫下長期穩定工作。芯體與不銹鋼外殼之間采用激光冷焊工藝， 使其完全融為一 |
| 體，確保了變送器在高溫狀態下的安全使用。 傳感器的壓力芯體與放大電路之間 |
| 用聚四氟乙烯墊片隔熱，并有專業的316L不銹鋼隔離散熱設計， 有效的阻止了熱 |
| 傳導，保證了變送器在高溫環境下正常工作， 現已廣泛應用于石油、化工、冶金 |
| 電力等高溫領域的氣體、蒸汽壓力測量。 |
|
| 2、精巧型高溫壓力變送器主要功能特點及其適用領域 |
|
| 主要功能特點 |
|
適用領域 |
| ◆ 小型一體化結構，便于安裝使用 |
◆ 環保、水利水電、注塑機、塑料模頭 |
| ◆ 將所測壓力信號轉換成4-20mA、0-5V、0-10V等電信號輸出 |
◆ 食品、釀酒、制藥、鍋爐、熔爐、蒸汽、燃油 |
| ◆ 316L不銹鋼隔離散熱設計，聚四氟乙烯隔熱墊片，有效阻止熱傳導 |
◆ 化工、冶金、陶瓷、電力、紡織、造紙、化纖、橡膠 |
| ◆ 超高的溫度適應性，185℃高溫下長期穩定工作 |
◆ 天然氣、石油、石化、煤礦開采、煤氣傳輸 |
| ◆ 測量精度，±0.5%FS，可選±0.2%FS |
◆ 鐵路交通、造船、航空航天、軍工、智能建筑 |
|
|
| 3、精巧型高溫壓力變送器尺寸圖 |
|
 |
|
 |

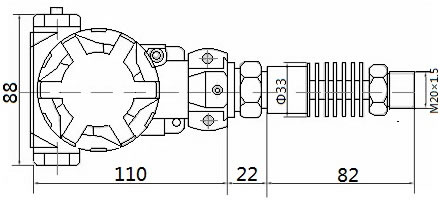

| 7011精巧型高溫壓力變送器尺寸圖 |

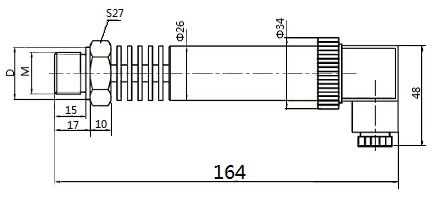

4033精巧型高溫壓力變送器尺寸圖 |
|
|
| 4、精巧型高溫壓力變送器技術參數 |
|
測量原理
|
擴散多晶硅 |
|
防爆等級 |
本安型ExiaⅡCT6 限防爆型產品
|
供電電壓
|
12～36VDC（一般24VDC）
|
|
隔爆型Exd ⅡBT4 限防爆型產品
|
輸出信號
|
4～20mA 兩線制
|
被測介質
|
液體、漿體、蒸汽、氣體
|
| |
0～5V 三線制
|
測量范圍 |
非隔離式 0～500Pa 至 0～3 kPa
|
| |
0～10V 三線制
|
|
隔離式 0～3 kPa 至 0～60MPa 特殊 100MPa
|
| |
1～5V 三線制
|
產品調節
|
零位、量程可調節
|
| |
1～10V 三線制
|
過壓極限
|
標定量程的2倍
|
負載電阻
|
0～750Ω (一般采用250Ω)
|
外磁場強度
|
≤400A/m
|
精度等級
|
±0.5%FS，可選±0.2%FS
|
環境溫度影響
|
0.15 % FS/10K
|
防護等級
|
IP67
|
安裝方式
|
M20×1.5 M12×1 G1/2 G1/4 NPT1/2等各種定做規格
|
工作溫度
|
-45 ～ +185℃
|
顯示方式 |
標準型
|
擴展溫度
|
-60 ～ +375℃
|
|
LCD液晶顯示
|
| 貯存溫度 |
-40 ～ +100 ℃ （電子部分） |
|
LED高清顯示 |
|
|
| 5、精巧型高溫壓力變送器技術選型 |
| |
|
| 7011GPH |
高溫壓力變送器 |
| 4033GPH |
高溫壓力變送器 |
| |
代碼 |
|
| 9K＿ |
| 橫線上填量程 單位kPa |
需測80kPa 則填9K80 |
500Pa～100MPa |
|
| 9M＿ |
| 橫線上填量程 單位MPa |
需測10MPa 則填9M10 |
500Pa～100MPa |
|
| |
代碼 |
信號類型 |
| A |
輸出信號 4～20 mA |
| B |
輸出信號 1～5 V |
| C |
輸出信號 0～5 V |
| D |
輸出信號 0～10 V |
| E |
輸出信號 1～10 V |
| F |
帶 Modbus RTU通訊協議（Modbus serial RS485） |
| |
代碼 |
過程連接方式外螺紋（法蘭連接可特殊訂貨） |
| 80 |
M20×1.5 |
| 90 |
G 1/2 |
| 99 |
定制各螺紋接口:NPT1/2 M12×1 G1/4 等 |
| |
代碼 |
顯示表頭選項 |
| B |
標準型（不帶顯示表頭） |
| C |
帶 LCD 表頭 |
| E |
帶 LED 表頭 |
| |
代碼 |
產品等級 |
| 2 |
高溫型（120℃） |
| 3 |
高溫型（185℃） |
| |
|
|
|
|
|
| 7011GPH |
9K80 |
A |
80 |
B |
3 |
選型舉例 |
|
| |
