| 1、LRS80FFLD防腐液位變送器概述 |
 詳細資料下載 |
|
| 本款LRS80FFLD的防腐蝕液位變送器是采用合理隔離式液位傳感器，由我廠開 |
 |
| 發研制的一種耐鹽酸、硫酸、氨水、硝酸、NaOH 等強酸強堿腐蝕的新型液位變 |
| 送器。采用激光修正、溫度補償、模擬信號智能處理等合理技術和工藝，具有精 |
| 度高、可靠性好、響應速度快、性能穩定等特性。該產品結構簡單，安裝、使用 |
| 方便，是新一代的化工防腐液位檢測、控制儀表，抗干擾能力強，適合于遠距離 |
| 的信號傳輸，深受廣大設計人員和用戶的歡迎。目前已廣泛用于石油、化工、冶 |
| 金、制藥、電力、輕工等領域，實現對有腐蝕性的液體液位的測量和控制。 |
|
| 2、LRS80FFLD防腐液位變送器主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
| ◆ 可實現對液體液位的實時監測和控制 |
◆ 食品、飲料、乳業、釀酒、制藥、自來水廠等 |
| ◆ 傳感面接液部分全部采用防腐材質 |
◆ 水處理工程、環保凈化、水產養殖、農業灌溉、畜牧業等 |
| ◆ 精度高、可靠性好、響應速度快、性能穩定 |
◆ 石油、化工、煤礦、冶金、電力、機械、建材 |
| ◆ 將檢測到的液位值轉換成4-20mA、0-10V等電信號輸出 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 高測量精度：±0.2%FS，可選±0.1%FS |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
| |
|
| 3、LRS80FFLD防腐液位變送器安裝示例 |
|
 |
 |

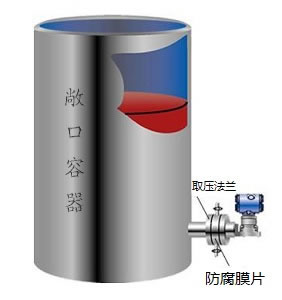

| 防腐液位變送器在敞口容器上的安裝 |

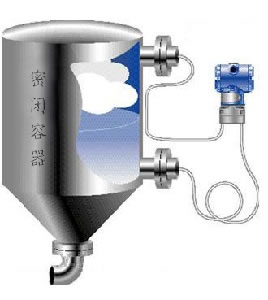

防腐液位變送器在密閉容器上的安裝 |
|
|
| 4、LRS80FFLD防腐液位變送器技術參數 |
|
| 供電電壓 |
12～36VDC（一般24VDC） |
|
測量范圍 |
0～0.5米 至 0～100米 |
| 輸出信號 |
4～20mA 兩線制 或（1～5V 三線制）可選HART協議 |
過壓極限
|
32 MPa |
負載電阻
|
0～750Ω（一般采用250Ω，見負載特性圖）
|
外磁場強度
|
≤400A/m
|
精度
|
±0.2%FS，可選±0.1%FS
|
電氣接口
|
G 1/2”、M20×1.5等
|
工作溫度
|
-25～150℃
|
啟動時間
|
2秒，不需預熱。
|
防護等級
|
IP67
|
指 示 表
|
現場輸出指示可用電流表，可配線性指示 |
環境溫度影響
|
0.15%FS/10K
|
|
0～100%；3 1/2位LCD數字顯示表，字高13mm輸 |
| 防爆等級 |
本安型iaⅡCT6 限防爆型產品
|
|
出按百分?jǐn)?shù)顯示。
|
| |
隔爆型dⅡBT4 限防爆型產品
|
負載影響 |
電源穩定時，無負載影響。 |
| 被測介質 |
腐蝕性液體、漿體 |
|
|
|
|
| 5、LRS80FFLD防腐液位變送器技術選型 |
| |
|
| LRS80FFLD |
防腐型液位變送器（ 適合常壓敞口容器） |
| LRS80FFLS |
防腐型液位變送器（ 適合密閉帶壓或真空容器） |
| |
代碼 |
|
| 9M＿ |
| 橫線填量程 |
米 |
需 6 米量程 代碼應為 9M6 |
0.1～ 100 米 |
|
| |
代碼 |
信號類型 |
| A |
輸出信號4～20mA |
| S |
輸出信號4～20mA+Hart數字通訊協議 |
| |
代碼 |
過程接液防腐蝕材質 |
| 50 |
316L不銹鋼 |
| 60 |
鈦 1 |
| 70 |
哈氏合金B(yǎng) 2 |
| 80 |
哈氏合金C 3 |
| 90 |
| |
鉭 |
 |
|
| 95 |
PTFE 聚四氟乙烯 |
| |
代碼 |
過程連接（特殊規格可定做） |
| B |
DN50法蘭 |
| BZ |
2”法蘭 |
| C |
DN80法蘭 |
| CZ |
3”法蘭 |
| E |
DN100法蘭 |
| EZ |
4”法蘭 |
| |
|
| LRS80FFLD |
9M6 |
A |
90 |
B |
選型舉例 |
|
