| 1、防爆超聲波流量計概述 |
 詳細資料下載 |
|
| 本款防爆的超聲波流量計是通過檢測流體流動對超聲束（或超聲脈沖）的作用 |
|
| 來測量介質流量的儀表。該系列超聲波流量計主要由安裝在測量管道上的超聲換 |
| 能器（或由換能器和測量管道組成的超聲流量傳感器）和轉換器組成，儀表流通 |
| 通道沒有設置任何阻礙件，屬于無阻礙流量計，適用于流量測量困難的特殊場所 |
| 特別在大口徑流量測量方面有較突出的優點，并且無需斷管，在線安裝不影響生 |
| 產。專業的防爆設計，已經國家的儀器儀表防爆安全監督檢驗站認可，深受廣大 |
| 用戶的信賴?，F(xiàn)已廣泛用于天然氣、煤氣、石油、化工、鋼鐵等行業生產過程中 |
| 易燃易爆氣體、液體、蒸汽流量的檢測與控制。 |
|
| 2、防爆超聲波流量計主要功能特點及其適用領域 |
|
| 主要功能特點 |
|
適用領域 |
| ◆ 可實現對液體、氣體、蒸汽流量的檢測與控制 |
◆ 石油、天然氣、化工、煤礦開采、冶金、電力、水泥建材、機械 |
| ◆ 將流量值轉換成4-20mA信號，供給PLC及二次儀表，實現測量與控制 |
◆ 污水處理、環保凈化、水利檢測、自來水廠等 |
| ◆ 專業防爆設計，已經國家的儀器儀表防爆安全監督檢驗站認證 |
◆ 鋼鐵、煤氣、造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 可實現正反向流量測量 |
◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業等 |
| ◆ 測量精度，±0.5%FS，可選±0.1%FS |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
|
|
| 3、防爆超聲波流量計安裝示例 |
|
| 4、防爆超聲波流量計術參數 |
|
| 技術名稱 |
技術指標 |
|
數據記錄器容量 |
>100000 條測量量 |
| 測量原理 |
波束偏移法、多普勒法 |
可記錄參數
|
正反向流速 |
| 變送器工作溫度 |
-40 °C 至 +60 °C |
|
正反向流量積 |
| 溫度范圍(管壁上) |
-40 °C 至 +200 °C (IP68 探頭可選 ) |
|
實時溫度 |
| 防護等級 |
變送器IP66 |
輸出 |
4-20 mA |
| 防爆等級 |
本安型ExiaⅡCT6 |
|
4-20 mA+繼電器 |
| |
隔爆型Exd ⅡBT4 |
|
4-20 mA+RS232 |
| 測量量 |
操作流量、標準流量、累積流量、流速 |
|
4-20 mA+RS485 |
| 流速范圍 |
0.01 至 25 米 / 秒 |
通信接口
|
RS232、RS485、Modbus |
| 管徑范圍 |
10 毫米至 6.5 米 |
供電電源 |
100 至 240 V / 50 至 60 Hz |
| 重復性 |
0.15% 讀數，視應用而定 |
|
20 至 32 V DC |
| 精度 |
±1% 讀數，視應用而定 |
顯示 |
LCD高清液晶顯示 |
| |
±0.5 % 讀數，經過標定 |
方向 |
正反向雙向計量 |
|
|
| 5、防爆超聲波流量計技術選型 |
| |
| LRT2056 |

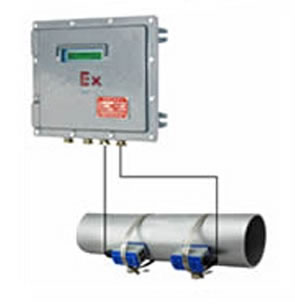

外夾式防爆超聲波流量計 |
| LRT2057 |

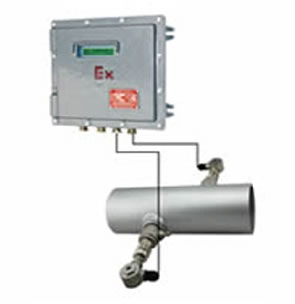

插入式防爆超聲波流量計 |
| LRT2058 |

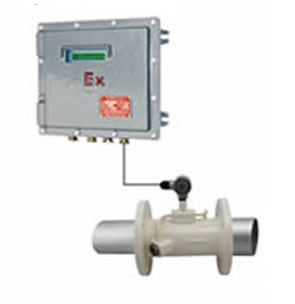

管段式防爆超聲波流量計 |
| |
代碼 |
控制器安裝方式 |
| A |
壁掛型 |
| B |
卡轉型 |
| C |
本地顯示 |
| D |
模塊型 |
| |
代碼 |
信號類型 |
| 1 |
4-20mA |
| 2 |
4-20mA+繼電器 |
| 3 |
4-20mA+RS485 |
| 4 |
4-20mA+RS232 |
| 5 |
4-20mA+RS232+RS485 |
| |
代碼 |
傳感器類型 |
| L1 |
| 標準小型傳感器 |
DN15-DN100 |
|
| L2 |
| 標準中型傳感器 |
DN50-DN700 |
|
| L3 |
| 標準大型傳感器 |
DN300-DN6000 |
|
| GL1 |
|
| GL2 |
|
| GL3 |
|
| C1 |
| 標準插入式傳感器 |
DN80以上 |
|
| C2 |
|
| C3 |
|
| A1 |
|
| |
代碼 |
電纜長度 |
| S |
直接填入長度（單位：米） |
| |
代碼 |
供電電源 |
| A |
110-240V AC (常用) |
| D |
24V DC |
| |
代碼 |
管徑大小 |
| ＿ |
直接填入口徑 |
| |
|
| LRT2056 |
A |
1 |
L1 |
S10 |
A |
100 |
選型舉例 |
|
