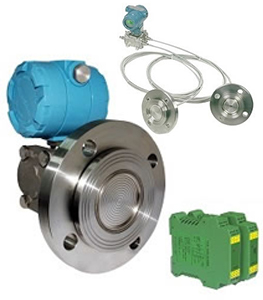

| 1、LRT61FFL防爆液位變送器概述 |
 詳細資料下載 |
|
| 本款LRT61FFL的防爆液位變送器采用合理的成熟的隔離式傳感器芯片，開 |
|
| 發研制的全新型防爆液位變送器。變送器電路轉換部分采用本安設計，變送器已 |
| 經得到國家的儀器儀表防爆安全監督檢驗站檢驗認證，防爆標志分別為dⅡBT4和 |
| iaⅡCT6。該系列變送器有多種規格接液材質可選：316L不銹鋼、哈氏合金B(yǎng)、哈 |
| 氏合金C、鉭膜片、PTFE（聚四氟乙烯）等， 全面滿足各種苛刻工況下防腐防爆 |
| 測量需求。采用激光修正、溫度補償、模擬信號智能處理等合理技術和工藝，具 |
| 有精度高、可靠性好、響應速度快、性能穩定等特性。該產品的結構簡單，安裝 |
| 使用、維修方便，是新一代的液位檢測、控制儀表，抗干擾能力強，適合于遠距 |
| 離信號傳輸，深受廣大設計人員和用戶的歡迎。目前已廣泛用于石油、化工、冶 |
| 金、制藥、電力、輕工等領域，實現對過程儲罐的液體液位的測量和控制。 |
|
| 2、LRT61FFL防爆液位變送器主要功能特點及其適用領域 |
|
| 主要功能特點 |
|
適用領域 |
| ◆ 變送器電路轉換部分采用本安設計，符合防爆認證要求 |
◆ 石油、化工、煤礦開采、冶金、電力、建材、機械 |
| ◆ 輸出標準4-20mA直流信號，有HART可選，遠程設定與監控更方便 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 高清液晶顯示可選，現場可調節 |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
| ◆ 防爆等級：本安型ExiaⅡCT6，隔爆型ExdⅡ BT4 |
◆ 食品、乳業、釀酒、制藥、飲料等生產加工 |
| ◆ 超高的測量精度，±0.2%FS，可選±0.1%FS |
◆ 污水處理、環保凈化、水利檢測、自來水廠 |
|
|
| 3、LRT61FFL防爆液位變送器技術參數 |
|
供電電壓
|
12～36VDC（一般24VDC）
|
|
測量范圍
|
0～0.5米 到 0～100米
|
輸出信號
|
4～20mA 兩線制 或（1～5V 三線制）可選HART協議
|
過壓極限
|
32 MPa
|
負載電阻
|
0～750Ω（一般采用250Ω，見負載特性圖）
|
外磁場強度
|
≤400A/m
|
精度
|
±0.2%FS，可選±0.1%FS
|
電氣接口
|
G 1/2”、M20×1.5等
|
工作溫度
|
-25～150℃· |
啟動時間
|
2秒，不需預熱。
|
防護等級
|
IP67
|
指 示 表
|
現場輸出指示可用電流表，可配線性 |
環境溫度影響
|
0.15%FS/10K
|
|
指示0～100%；3 1/2位LCD數字顯示表，字
|
| 防爆等級 |
本安型ExiaⅡCT6
|
|
高13mm輸出按百分?jǐn)?shù)顯示。 |
| |
隔爆型ExdⅡ BT4
|
負載影響 |
電源穩定時，無負載影響。 |
| 被測介質 |
易燃易爆的液體、漿體 |
|
|
|
|
| 4、LRT61FFL防爆液位變送器技術選型 |
| |
| LRT61FFL |
防爆型液位變送器（適合常壓敞口容器） |
| LRT61FFLN |
防爆型液位變送器（適合密閉帶壓或真空容器）可訂做375℃高溫型防爆液位變送器 |
| |
代碼 |
|
| 9K＿ |
| 橫線上填量程 |
米 |
需6米量程 代碼應為9K6 |
0.1～100米 |
|
| |
代碼 |
信號類型 |
| A |
輸出信號4～20mA |
| S |
輸出信號4～20mA+Hart數字通訊協議 |
| |
代碼 |
過程接液防腐蝕材質 |
| 50 |
316L不銹鋼 |
| 60 |
鈦 |
| 70 |
哈氏合金B(yǎng) |
| 80 |
哈氏合金C |
| 90 |
鉭 |
| 95 |
PTFE 聚四氟乙烯 |
| |
代碼 |
過程連接（特殊規格可定做） |
| B |
DN50法蘭 |
| BZ |
2”法蘭 |
| C |
DN80法蘭 |
| CZ |
3”法蘭 |
| E |
DN100法蘭 |
| EZ |
4”法蘭 |
| |
代碼 |
防爆類型 |
| 5 |
隔爆型 dⅡBT4 |
| 6 |
本安型 iaⅡCT6 |
| |
| LRT61FFL |
9K8 |
A |
90 |
C |
5 |
選型舉例 |
|
