| 1、防爆雷達液位計概述 |
 詳細資料下載 |
|
| 本款LRT 5440的防爆雷達液位計通過天線系統發射和接收功率很低、極短的微 |
|
| 波來實現液位測量。雷達波以光速運行，發射到接收到回波的運行時間可以通過 |
| 電子部件轉換成液位信號，并通過電路處理轉換成4-20mA、0-10V等電信號， 供 |
| 給PLC及二次儀表，從而實現液位的測量和控制。 LRT5440防爆雷達液位計已經 |
| 國家的儀器儀表防爆安全監督檢驗站的認證，其防爆性能指標滿足防爆認證標準 |
| 防爆標志分別為dⅡBT4和iaⅡCT6。 該系列變送器采用合理的微處理技術和軟件 |
| 可以準確的分析出液位回波，消除虛假發射帶來的誤差。現已廣泛運用于儲油罐 |
| 漿料罐、石油、化工等生產過程中液位的測量和控制。 |
|
| 2、防爆雷達液位計主要功能特點及其適用領域 |
|
| 主要功能特點 |
|
適用領域 |
| ◆ 帶智能回波處理技術 |
◆ 石油、石化、煤礦開采、冶金、電力、水泥建材、機械、鋼鐵 |
| ◆ 通過雷達測量技術，實現非接觸、免維護測量 |
◆ 化工、造紙、紡織、陶瓷、化纖、橡膠、煤倉、灰倉 |
| ◆ 高清液晶顯示可選，現場可實時觀測液位值 |
◆ 酸堿儲罐、漿料儲罐、儲油罐、水塔、城市用水 |
| ◆ 防爆等級：本安型ExiaⅡCT6 ，隔爆型ExdⅡ BT4 |
◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業等 |
| ◆ 將介質液位轉換成與之對應的4-20mA信號輸出，智能型HART可選 |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
|
|
| 3、防爆雷達液位計在罐體上的常見安裝示例 |
| |
|
|
 |
 |
 |
| 反射板安裝 |
導波管安裝 |
旁通導波管安裝 |

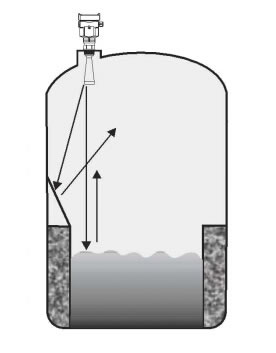

| 罐體內有障礙物時加裝反射板來避免誤差 |

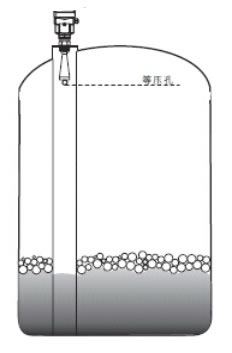

避免容器內障礙物、泡沫對測量的影響 |

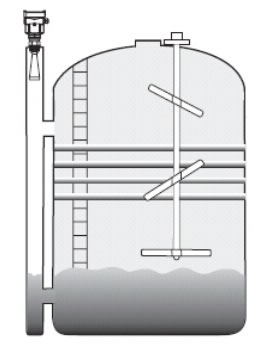

適用于攪拌容器 |
| |
|
|
|
| 4、防爆雷達液位計技術參數 |
| |
| 測量原理 |
微波（雷達） |
|
精度等級 |
|
| 供電電壓 |
12～ 36V DC（一般24V DC） |
液體 |
量程小于15m時，±0.1mm； |
| |
110～ 240V AC（一般220V AC) |
|
量程大于15m時，測量值±0.2% |
| 輸出信號 |
4～ 20mA |
固體 |
20mm±0.05% |
| |
4～ 20mA + HART協議 |
介質溫度 |
-50～ 250℃ |
| |
4～ 20mA + Modbus RTU 通訊協議 |
法蘭溫度 |
-30～ 200℃/-30～ 150℃防爆型 |
| 負載電阻 |
0～ 750Ω（一般采用250Ω） |
環境溫度 |
-30～ 60℃/-30～ 55℃防爆型 |
| 防爆等級 |
本安型ExiaⅡCT6 |
耐壓 |
40bar |
| |
隔爆型ExdⅡ BT4 |
表頭顯示 |
LCD可選 |
| 被測介質 |
液體、漿體、固體 |
故障診斷 |
輸出22mA |
| 測量范圍 |
0～0.3米至0～200米 更深量程可訂做 |
外殼材料 |
鑄鋁環氧涂層 |
| 產品調節 |
零位、量程可調 |
防護等級 |
IP67 |
| 溫度漂移 |
0.01%/℃ |
重量 |
2Kg（無探頭） |
| 重復性 |
1mm |
|
|
| |
|
| 5、防爆雷達液位計技術選型 |
| |
| LRS5440 |
智能型雷達液位計 |
| LRT5440 |
防爆型智能式雷達液位計 |
| |
代碼 |
現場液位顯示及精度 |
| C |
LCD液晶顯示（精度0.50% FS） |
| E |
LCD液晶顯示（精度0.25% FS） |
| |
代碼 |
測量量程 |
| 5 |
5米 |
| 10 |
10米 |
| 20 |
20米 |
| 40 |
40米 |
| 100 |
100米（更深量程可訂做） |
| |
代碼 |
供電電源 |
| A |
24V DC |
| B |
220VAC |
| |
代碼 |
安裝連接 特殊要求定做 |
| 6 |
標準螺紋連接（標配安裝螺母） |
| 8 |
法蘭連接DN80 |
| 9 |
法蘭連接DN100 |
| 0 |
法蘭連接，文字注明規格 |
| |
代碼 |
儀表結構 |
| Y2W |
一體化兩線制（24V DC,4～20mA） |
| Y3W |
一體化三線制 |
| Y4W |
一體化四線制 |
| F6W |
分體式（默認220V 可選24VDC） |
| |
代碼 |
探頭材質（與介質不接觸） |
| 8 |
標準 |
| 9 |
PTFE（耐強酸、強堿、鹽腐蝕） |
| |
代碼 |
輸出信號 |
| D |
標準4～20mA |
| E |
4～20mA＋高低繼電器 |
| F |
4～20mA＋四路繼電器（限分體式） |
| R |
4～20mA＋RS 485通訊 |
| H |
4～20mA＋HART通訊 |
| |
代碼 |
產品等級 |
| 1 |
標準型 |
| 5 |
防雷加強型 |
| |
代碼 |
防爆類型 |
| B |
普通型 |
| E |
隔爆型 Ex dII BT4 |
| G |
本安型 Ex ia II CT6 |
| |
|
| LRS5440 |
C |
5 |
A |
6 |
Y2W |
8 |
D |
1 |
B |
選型舉例 |
|
